Lipo батареясын қалай құруға болады?

Дрондардың электр қуаты: Литий полимерінің батареялар пакеттерінің артында көркем дискіні ашу

Жинау aДрондық батареяПакет - бұл қиыншылықтар мен сыйақылармен шеберлік. Бұл сізге төзімділік пен күшке толықтай бейімделуге ғана емес, сонымен бірге Drone-дің энергия өзегіне терең түсінік береді. Алайда, бұл қарапайым дәнекерлеу ойынынан алыс - бұл электронды білімді, қолмен ептілік және қауіпсіздік туралы хабардарлықты теңестіретін дәл өнер. Бұл мақала сізді жүйелі түрде дрон липо аккумуляторының құрылысы әлеміне бағыттайды.

I. Негізгі қағидалар: Неліктен сериалдар мен параллель қосылыстар?

Сүңгуірден бұрын, батареялар пакеттерінің негізгі электр архитектурасын ұстап алыңыз. Біз екі әдіспен әртүрлі мақсаттарға қол жеткіземіз:

Серия қосылымы: кернеуді арттырады

Әдісі: Бір ұяшықтың оң терминалды келесі ұяшықтың теріс ұясына қосыңыз.

Эффект: кернеудің жоғарылауы күшейе түседі.

Drone қосымшасы: Қуат жүйесіндегі ең жоғары кернеу эквивалентті электр қуатын шығару, тиімділікті арттыру және жылдам қуатқа жауап беру кезінде ағымдағы жеребе тасталады. Жалпы 3с батареялары шамамен 11,1 Ветрді қамтамасыз етеді, ал 6-шы жылдары 22,2 В шамы жеткізеді.

Параллель байланыс: қуаттылықты арттыру

Әдісі: барлық ұяшықтардың оң терминалдарын және теріс терминалдарды бірге қосыңыз.

Эффект: кернеу өзгеріссіз қалады.

Drone қолдану: Ұшу ұзақтығын тікелей кеңейтеді. Мысалы, бір ұяшықтың кернеуін ұстап тұрғанда, 2000MAH екі 2000 МАХ жасушалары 4000 мА-дың сыйымдылығын береді.

Тоқтатқан батареялардың көпшілігі «сериялы-параллель» құрылымды жұмысқа орналастырады.

Мысал: «6S2P» жоғары кернеуге арналған сериялардан тұратын 6 ұяшық топтан тұрады, олардың әр тобымен бірге екі ұяшықтан тұрады, оның сыйымдылығы үшін екі жасушадан тұрады.

Ii. Батарея топтамаларының төрт негізгі элементтері

Ұяшықтар: сапа негізделеді. Әрқашан дәйекті сипаттамалары бар беделді брендтерден қуат ұяшықтарын таңдаңыз.

Мойынсиеттілік - бұл сыйымдылықты, ішкі қарсылықты және өзіндік разрядтың мөлшерлемесін қамтитын қондырғылардың өмірі. Бір өндірістік партиядан алынған жаңа ұяшықтар артықшылықты.

Никель байланысы: жасушалар арасындағы «өткізгіш көпірлер». Батареяның максималды үздіксіз токына негізделген тиісті материалдарды, енті және қалыңдығын таңдаңыз. Көлденең қимасы жеткіліксіз, қатты қызып кетуге және қауіпсіздікке қауіп төндіреді.

Батареяны басқару жүйесі (BMS): батареялар жинағының «ақылды миы».

Тұрғын үй және сымдар:

Сымдар: негізгі зарядтау кабельдері (мысалы, xt, xt60, xt90 қосқыштары) жоғары токтармен жұмыс істеу үшін жеткілікті сенімді (мысалы, 12Авг силикон сым) жеткілікті сенімді болуы керек.

Теңестіретін бастар: BMS немесе теңдестіру зарядтағыштарына қосылу үшін қолданылады; ұяшықтардың санына сәйкес келуі керек.

Тұрғын үй: жылытқыш түтікшелер немесе қатаң корпус оқшаулағыш, ылғалдан қорғау және физикалық қорғайды.

Iii. Практикалық қадамдар: нөлден толық жүйе құру

Дайындау:

Маңызды құралдар: дәнекерлеуші, мультиметр, ыстыққа төзімді қолғаптар, қауіпсіздік көзілдірігі.

Жұмыс ортасы: Жанғыш материалдардан тегін желдетілетін аймақ; антистатикалық төсенішпен жабылған жұмыс беті.

1-қадам: сұрыптау және тестілеу

Барлық ұяшықтарды сынап, сыйымдылығы сынағы мен ішкі қарсылық өлшеуішпен сұрыптаңыз. Әр параллель немесе сериялы топтағы ұяшықтардың параметрлерін мүмкіндігінше дәйекті түрде қамтамасыз етіңіз. Бұл кейінірек тиімді BMS теңдестіру негізін құрайды.

2-қадам: жоспарлау және орналасу

Мақсатты конфигурация негізінде физикалық жасушаның орналасуын жоспарлаңыз. Қысқа тұйықталудың алдын алу үшін оқшаулағыш тіректері бар жасушаларды оқшаулаңыз.

3-қадам: Дәнекерлеу қосылымдары

Параллель топтық дәнекерлеу: Біріншіден, жасушаларды никель жолақтарымен қатарласуға дәнекерлеңіз. Қосылымның қауіпсіздігін қамтамасыз етіңіз және төмен қарсылыққа ие болыңыз.

Серия қосылымы: параллель топтарды бір блок ретінде қарастырыңыз. Содан кейін, оларды Nickel жолақтарымен байланыстырыңыз, оң және теріс терминалдарды «Ұяшық жолдарын» қалыптастыру үшін оң және теріс терминалдарға байланыстырыңыз.

Дәнекерлеудің негізгі іріктеу желілері: BMS кернеуді іріктеу таспа кабельдерін әр ұяшық жолының оң және теріс терминалдарына дәнекерлеу.

4-қадам: BMS орнату және қорытынды дәнекерлеу

BMS-ті белгіленген позицияға бекітіңіз.

Алдымен іріктеу таспасын сымын BMS ішіне салыңыз. Әр ұяшық жолы үшін дұрыс кернеуді тексеру үшін мультиметрді пайдаланыңыз.

Расталғаннан кейін негізгі разряд кабелінің оң (P +) және теріс (P-) терминалдары BMS сәйкес порттерге сәйкес келеді.

5-қадам: оқшаулау және инкапсуляция

Ішкі қысқа тізбектердің алдын алу үшін жасуша құрастыру материалдарын оқшаулағыш материалдармен орап алыңыз.

Слайд ыстықты жинайтын түтікті жинайтын түтіктерді қысқарып, оны жылу пистолетпен біркелкі қыздырыңыз, бұл батарея жинағының айналасындағы тығыз пломбалау үшін.

Теңестіретін қосқышты және негізгі зарядтау қосқышын орнатыңыз.

6-қадам: бастапқы активтендіру және тестілеу

Жиналған батарея жинағын теңестіретін зарядтағышқа қосыңыз және алдымен төмен ағымдағы зарядты орындаңыз (мысалы, 0,5c).

BMS теңдестіру функциясын тексеру үшін әр ұяшықтың кернеуін үнемі қадағалап отырыңыз.

Зарядтау аяқталғаннан кейін, буманы бірнеше сағатқа қалдырыңыз. Кернеудің азаюын растау үшін кернеуді қайта тексеріңіз.

Iv. Қауіпсіздік нұсқаулары

Әрқашан қауіпсіздік көзілдірігін киіңіз: кез-келген операция кезінде кездейсоқ қысқа тізбектерден туындаған доғалардан немесе көзіңізді қорғаңыз.

Физикалық тесудің алдын алыңыз: жасушаларды жұмыртқа сияқты ұстаңыз.

Жарылысқа арналған сөмкелерді қолданыңыз: алғашқы тестілеу және зарядтау жарылыс бодты сөмкелерінде жүргізілуі керек.

Оқшаулау құралдары: барлық металл тұтқалар бір уақытта оң және теріс терминалдармен байланыстың алдын алу үшін оқшауланғанын тексеріңіз.

V. Болашақ трендтер: Lipo батареяларының буландыруларына арналған нұсқаулар

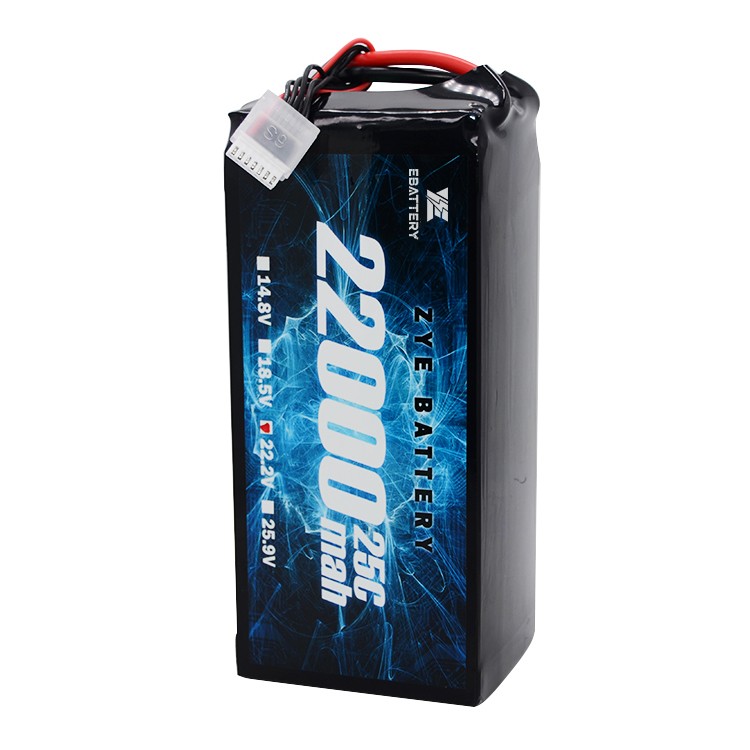

Қазіргі уақыттаDrone Lipo батареясыПакеттер «жоғары энергия тығыздығы + зияткерлік функционалдылық» бағытына қарай дамып келеді: жартылай қатты липо жасушалары болашаққа «бірдей салмақта, екі есе өсіп, дәстүрлі жасушаларға қарағанда) энергия тығыздығына қол жеткізді. Intellanceans BMS жүйелері қауіпсіздік қатерлерін одан әрі азайту үшін қолданбалар арқылы нақты уақыт режиміндегі кері байланыс беретін температура туралы ескертулер мен жасуша денсаулығының мониторингін қамтиды.
